CHAPITRE : GESTION DES PROCESSUS - PARTIE 1 -

I - Introduction

Les années 1960 ont constitué un tournant pour les système d'exploitation. Dans le cadre du projet MAC au MIT (Massachusset Institute of Technology), le système d'exploitation CTTS est publié en 1961. C'est l'un des tout premiers système d'exploitation à temps partagé, permettant à plusieurs utilisateurs d'utiliser un ordinateur en même temps. C'est une déclinaison du multitâche apparu peu de temps avant, et c'est cette apparente simultaneité dans l'exécution des programmes qui a permis de se diriger vers l'informatique moderne.

Dans les années 1970 les ordinateurs personnels n'étaient pas capables d'exécuter plusieurs tâches à la fois : on lancait un programme et on y restait jusqu'à ce que celui-ci plante ou se termine. Les systèmes d'exploitation récents (Windows, Linux ou osX par exemple) permettent d'exécuter plusieurs tâches simultanément - ou en tous cas, donner l'impression que celles-ci s'exécutent en même temps. A un instant donné, il n'y a donc pas un mais plusieurs programmes qui sont en cours d'exécution sur un ordinateur : on les nomme processus. Une des tâches du système d'exploitation est d'allouer à chacun des processus les ressources dont il a besoin en termes de mémoire, entrées-sorties ou temps processeur, et de s'assurer que les processus ne se gênent pas les uns les autres.

si l'on prend l'exemple du smartphone, cet ordinateur que l'on a dans la poche, alors que nous regardons une vidéo, il va suivre les antennes relais et se synchroniser avec, écouter s'il y a un appel téléphonique ou des SMS qui arrive, vérifier les nouveaux courriers électroniques, mettre à jour les notifications des différents réseaux sociaux,etc. Il y a toute une myriade de processus qui s'éxécute de façon «simultanée».

Nous avons tous été confrontés à la problématique de la gestion des processus dans un système d'exploitation, en tant qu'utilisateur :

quand nous cliquons sur l'icône d'un programme, nous provoquons la naissance d'un ou plusieurs processus liés au programme que nous lançons
quand un programme ne répond plus, il nous arrive de lancer le gestionnaire de taches pour tuer le processus en défaut

Nous allons voir en détails dans cette séquence comment les processus sont gérés dans le système d'exploitation Linux.

II - Qu'est-ce qu'un processus ?

Un processus est un programme en cours d'exécution sur un ordinateur. Il est caractérisé par :

un ensemble d'instructions à exécuter - souvent stockées dans un fichier sur lequel on clique pour lancer un programme (par exemple firefox.exe)
un espace mémoire dédié à ce processus pour lui permettre de travailler sur des données qui lui sont propres : si vous lancez deux instances de firefox, chacune travaillera indépendamment de l'autre avec ses propres données.
des ressources matérielles : processeur, entrées-sorties (accès à internet en utilisant la connexion Wifi).
des ressources mémoires

Il ne faut donc pas confondre le fichier contenant un programme (portent souvent l'extension .exe sous windows) et le ou les processus qu'il engendre quand il est exécuté : Un programme est juste un fichier contenant une suite d'instructions (firefox.exe par exemple) alors que les processus sont des instances de ce programme ainsi que les ressources nécessaires à leur exécution (plusieurs fenêtres de firefox ouvertes en même temps).

Pour prendre une image assez classique, si une recette de cuisine correspond au code source du programme, les tâches du cuisinier en train de préparer cette recette dans sa cuisine correspondent aux processus.

Création d'un processus

La création d'un processus peut intervenir

au démarrage du système
par un appel d'un autre processus
par une action d'un utilisateur (lancement d'application)

Un processus peut créer un ou plusieurs processus à l'aide d'une commande système ("fork" sous les systèmes de type Unix). Imaginons un processus A qui crée un processus B. On dira que A est le père de B et que B est le fils de A. B peut, à son tour créer un processus C (B sera le père de C et C le fils de B). On peut modéliser ces relations père/fils par une structure arborescente.

Si un processus est créé à partir d'un autre processus, comment est créé le tout premier processus ?
Sous un système d'exploitation comme Linux, au moment du démarrage de l'ordinateur un tout premier processus (appelé processus 0 ou encore Swapper est créé à partir de "rien" (il n'est le fils d'aucun processus). Ensuite, ce processus 0 crée un processus souvent appelé "init" ("init" est donc le fils du processus 0). À partir de "init", les processus nécessaires au bon fonctionnement du système sont créés (par exemple les processus "crond", "inetd", "getty",...) Puis d'autres processus sont créés à partir des fils de "init"...

Ouvrir le Simulateur terminal linux aussi apellé shell

Dans un terminal, tester l'instruction pstree -p qui permet de visualiser l'arbre de processus. Recopier ci-dessous, l'arbre des processus :

blabla

Gérer les processus sur un système Linux: PID et PPID

Il est possible de visualiser les processus grâce à la commande ps -eF.
Pour un affichage page par page, utilisez ps -eF | more

Un processus est caractérisé par un identifiant unique : son PID (Process Identifier).
Lorsqu'un processus engendre un fils, l'OS génère un nouveau numéro de processus pour le fils. Le fils connaît aussi le numéro de son père : le PPID (Parent Process Identifier).

Quel est le PID du processus init ?
Quel est le PPID de init ?
init possède t-il un frêre ?
Citer quelques descendants directs de init

Dans le terminal taper python
Faire un petit calcul puis quitter l'interface python avec les touches CTRL + Z
Observer que le processus python est encore actif puis donner son PID
Recopier ci-dessous, l'arbre des processus.

Inspecter les processus en temps réel

Une commande indispensable à connaître sous Linux pour inspecter les processus est la commande top.

L'affichage se rafraîchit en temps réel contrairement à ps qui fait un instantané.
Voici quelques option qui s'activent s'activent par des raccourcis clavier. En voici quelques uns :

h : affiche l'aide
M : trie la liste par ordre décroissant d'occupation mémoire. Pratique pour repérer les processus trop gourmands
P : trie la liste par ordre décroissant d'occupation processeur
i : filtre les processus inactifs. Cela ne montre que ceux qui travaillent réellement.
k : permet de tuer un processus - à condition d'en être le propriétaire.
V : permet d'avoir la vue arborescente sur les processus.
q : permet de quitter top

Tester la commande top.
Quel est le processus le plus gourmand ?
Essayer de tuer le processus init.
Tuer le processus python .
Tuer le processus top .

blabla

Terminer un processus

Pour tuer un processus, on lui envoie un signal de terminaison. On en utilise principalement deux :

SIGTERM (15) : demande la terminaison d'un processus. Cela permet au processus de se terminer proprement en libérant les ressources allouées.
SIGKILL (9) : demande la terminaison immédiate et inconditionnelle d'un processus. C'est une terminaison violente à n'appliquer que sur les processus récalcitrants qui ne répondent pas au signal SIGTERM.

Pour terminer proprement un processus :
vous lui enverrez donc un signal SIGTERM en tapant : la commande shell kill -15 PID où PID désigne le numéro du processus à quitter proprement.

Si ce dernier est planté et ne réagit pas à ce signal, alors vous pouvez vous en débarasser en tapant kill -9 PID.

Redemarrer le processus python
Donner son PID
Tuez le processus python avec la commande kill

Gestion des processus et des ressources

Exécution concurrente

Les systèmes d'exploitation modernes sont capable d'exécuter plusieurs processus "en même temps". En réalité ces processus ne sont pas toujours exécutés "en même temps" mais plutôt "à tour de rôle". On parle d'exécution concurrente car les processus sont en concurrence pour obtenir l'accès au processeur chargé de les exécuter.

Sur un système multiprocesseur, il est possible d'exécuter de manière parallèle plusieurs processus, autant qu'il y a de processeurs. Mais sur un même processeur, un seul processus ne peut être exécuté à la fois.

On peut voir assez facilement cette exécution concurrente. Considérons les deux programmes Python suivants :

progA.py

import time

for i in range(100):
    print("programme A en cours, itération", i)
    time.sleep(0.01)  # pour simuler un traitement avec des calculs

progB.py

import time

for i in range(100):
    print("programme B en cours, itération", i)
    time.sleep(0.01)  # pour simuler un traitement avec des calculs

En ouvrant un Terminal, on peut lancer simultanément ces deux programmes avec la commande

python3 progA.py & python3 progB.py &

Le caractère & qui suit une commande permet de lancer l'exécution en arrière plan et de rendre la main au terminal.

Le shell indique alors dans la console les PID des processus correspondant à l'exécution de ces deux programmes (ici 9154 et 9155) puis on constate grâce aux affichages que le système d'exploitation alloue le processeur aux deux programmes à tour de rôle

Accès concurrents aux ressources

Une ressource est une entité dont a besoin un processus pour s'exécuter. Les ressources peuvent être matérielles (processeur, mémoire, périphériques d'entrée/sortie, ...) mais aussi logicielles (variables).

Les différents processus se partagent les ressources, on parle alors d'accès concurrents aux ressources. Par exemple,

les processus se partagent tous l'accès à la ressource "processeur"
un traitement de texte et un IDE Python se partagent la ressource "clavier" ou encore la ressource "disque dur" (si on enregistre les fichiers), ...
un navigateur et un logiciel de musique se partagent la ressource "carte son", ...

C'est le système d'exploitation qui est chargé de gérer les processus et les ressources qui leur sont nécessaires, en partageant leur accès au processeur. Nous allons voir comment tout de suite !

États d'un processus

Tous les systèmes d'exploitation "modernes" (Linux, Windows, macOS, Android, iOS...) sont capables de gérer l'exécution de plusieurs processus en même temps. Mais pour être précis, cela n'est pas en véritable "en même temps", mais plutôt un "chacun son tour".

Un système d’exploitation multitâche ré-attribue périodiquement à l’UC une tâche différente dans le but de faire progresser l’exécution de plusieurs programmes à la fois.

La notion d’ordonnancement de tâches est alors apparue.
L’utilisateur a l’impression que plusieurs programmes sont exécutés « simultanément ».

A contrario, un système d’exploitation monotâche exécute une commande uniquement lorsque la précédente est terminée. C'est le principe du multitâche qui rend nos outils informatiques si réactifs et intuitifs. Au niveau du noyau, l'ordonnanceur est chargé de gérer la répartition du temps de processeur entre les différentes tâches. Il est une des pièces du complexe processus de gestion des processus.

Pour gérer ce "chacun son tour", les systèmes d'exploitation attributs des "états" au processus.

Voici les différents états :

Lorsqu'un processus est en train de s'exécuter (qu'il utilise le microprocesseur), on dit que le processus est dans l'état "élu".
Un processus qui se trouve dans l'état élu peut demander à accéder à une ressource pas forcément disponible instantanément (par exemple lire une donnée sur le disque dur). Le processus ne peut pas poursuivre son exécution tant qu'il n'a pas obtenu cette ressource. En attendant de recevoir cette ressource, il passe de l'état "élu" à l'état "bloqué"
Lorsque le processus finit par obtenir la ressource attendue, celui-ci peut potentiellement reprendre son exécution. Mais comme nous l'avons vu ci-dessus, les systèmes d'exploitation permettent de gérer plusieurs processus "en même temps", mais un seul processus peut se trouver dans un état "élu" (un coeur de processeur ne peut "s'occuper" que d'un seul processus à la fois). Quand un processus passe d'un état "élu" à un état "bloqué", un autre processus peut alors "prendre sa place" et passer dans l'état "élu". Le processus qui vient de recevoir la ressource attendue ne va donc pas forcément pouvoir reprendre son exécution tout de suite, car pendant qu'il était dans à état "bloqué" un autre processus a "pris sa place". Un processus qui quitte l'état bloqué ne repasse pas forcément à l'état "élu", il peut, en attendant que "la place se libère" passer dans l'état "prêt" (sous entendu "j'ai obtenu ce que j'attendais, je suis prêt à reprendre mon exécution dès que la "place sera libérée"").

Le passage de l'état "prêt" vers l'état "élu" constitue l'opération "d'élection".
Le passage de l'état élu vers l'état bloqué est l'opération de "blocage".
Pour se terminer, un processus doit obligatoirement se trouver dans l'état "élu".

On peut résumer tout cela avec le diagramme suivant :

Lorsqu'un processus est interrompu, il doit pouvoir reprendre à l'endroit même où il a été interrompu. Pour cela, le système d'exploitation conserve pour chaque processus créé une zone mémoire (appelée PCB, pour Process Control Bloc, ou bloc de contrôle du processus) dans laquelle sont stockées les informations sur le processus : son PID, son état, la valeur des registres lors de sa dernière interruption, la zone mémoire allouée par le processus lors de son exécution, les ressources utilisées par le processus (fichiers ouverts, connexions réseaux en cours d'utilisation, etc.).

Il est vraiment important de bien comprendre que le "chef d'orchestre" qui attribue aux processus leur état "élu", "bloqué" ou "prêt" est le système d'exploitation .
On dit que le système gère l'ordonnancement des processus (tel processus sera prioritaire sur tel autre...)

Chose aussi à ne pas perdre de vu : Pour libérer une ressource, un processus doit obligatoirement être dans un état "élu".

Afin d'élire quel processus va repasser en mode "élu", l'ordonnanceur applique un algorithme prédéfini lors de la conception de l'OS.
Le choix de cet algorithme va impacter directement la réactivité du système et les usages qui pourront en être fait.
C'est un élément critique du système d'exploitation.
Sous Linux, on peut passer des consignes à l'ordonnanceur en fixant des priorités aux processus dont on est propriétaire :

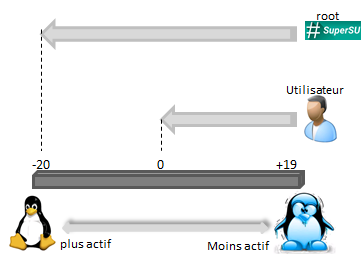

Cette priorité est un nombre NI entre -20 (plus prioritaire) et +20 (moins prioritaire).

Pour gérer l'élection d'un processus,on peut agir à 2 niveaux :

fixer une priorité à une nouvelle tache dès son démarrage avec la commande nice
modifier la priorité d'un processus en cours d'exécution grâce à la commande renice

les colonne PR et NI de la commande top montrent le niveau de priorité de chaque processus

nice

Le lien entre PR et NI est simple : PR = NI + 20 ce qui fait qu'une priorité PR de 0 équivaut à un niveau de priorité maximal.

Exemple : Pour baisser la priorité du process terminator dont le PID est 21523, il suffit de taper : renice +10 21523

Changer la priorité du processus python
Pour tous les processus, vérifier que PR = NI + 20
Mettre une priorité NI à 30 pour le processus python
Dire à quel intervalle appartient NI ?
Dire à quel intervalle appartient PR ?
On souhaite mettre une priorité maximal à python, quel NI mettre ?

Plus précisément, c'est l'ordonnanceur (un des composants du système d'exploitation) qui réalise cette tâche appelée ordonnancement des processus.

L'objectif de l'ordonnanceur est de choisir le processus à exécuter à l'instant $t$

Exemple d'ordonnancement

C'est le système d'exploitation qui attribue aux processus leurs états élu, prêt et bloqué. Plus précisément, c'est l'ordonnanceur (un des composants du système d'exploitation) qui réalise cette tâche appelée ordonnancement des processus.

L'objectif de l'ordonnanceur est de choisir le processus à exécuter à l'instant t (le processus élu) et déterminer le temps durant lequel le processeur lui sera alloué.

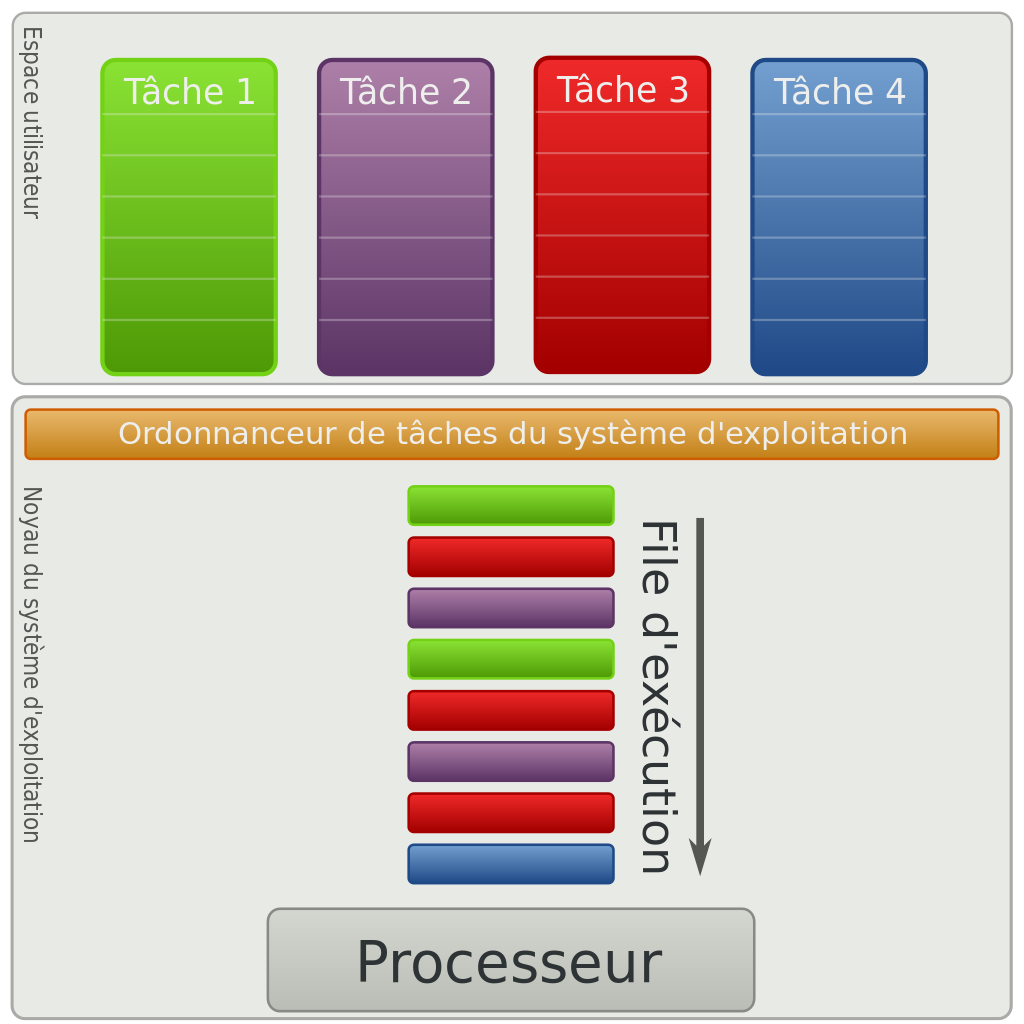

Fig. 2 - Ordonnancement des processus.

Ce choix est à faire parmi tous les processus qui sont dans l'état prêt, mais lequel sera élu ? et pour combien de temps ? Des algorithmes d'ordonnancement sont utilisés et il en existe plusieurs selon la stratégie utilisée. On en présente quelques-uns ci-dessous.

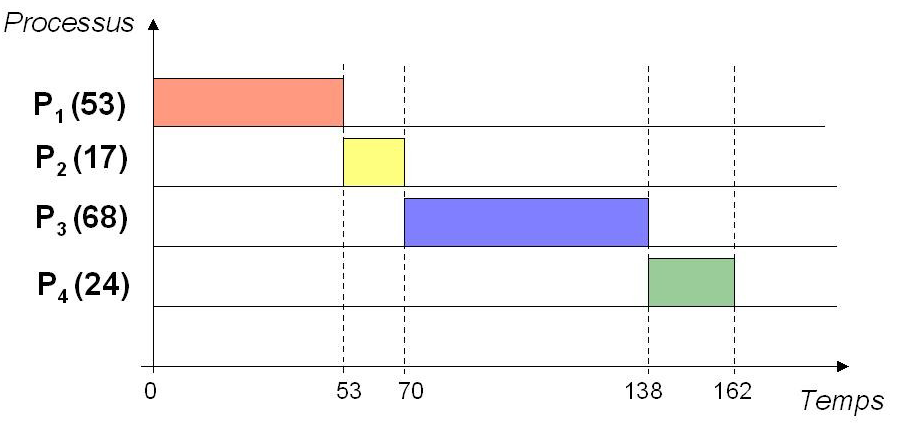

Ordonnancement First Come First Served (FCFS)

Principe : Les processus sont ordonnancés selon leur ordre d'arrivée ("premier arrivé, premier servi" en français)

Exemple : Les processus P1(53), P2(17), P3(68) et P4(24) arrivent dans cet ordre à t=0.

P1(53), P2(17), P3(68) et P4(24) signifie que P1 , P2, P3 et P4 ont besoin de respectivement 53, 17, 68 et 24 unités de temps pour s'exécuter.

Diagramme de Gantt :

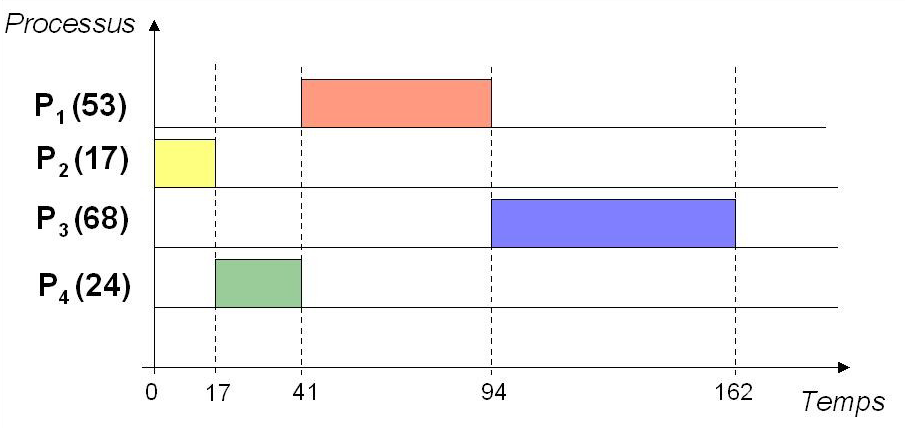

Ordonnancement Shortest Job First (SJF)

Principe : Le processus dont le temps d'exécution est le plus court est ordonnancé en premier.

Exemple : P1, P2, P3 et P4 arrivent à t=0 :

Diagramme de Gantt

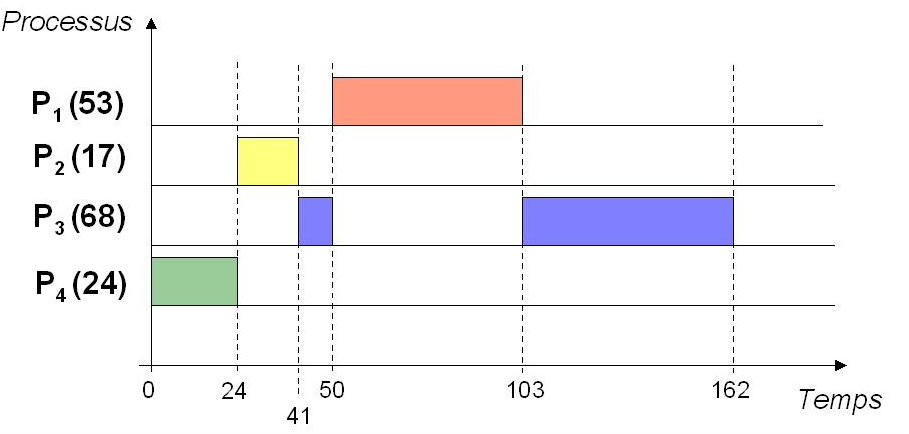

Ordonnancement Shortest Remaining Time (SRT)

Principe : Le processus dont le temps d'exécution restant est le plus court parmi ceux qui restent à exécuter est ordonnancé en premier.

Exemple : P3 et P4 arrivent à t=0 ; P2 à t=20 ; P1 à t=50 :

Diagramme de Gantt :

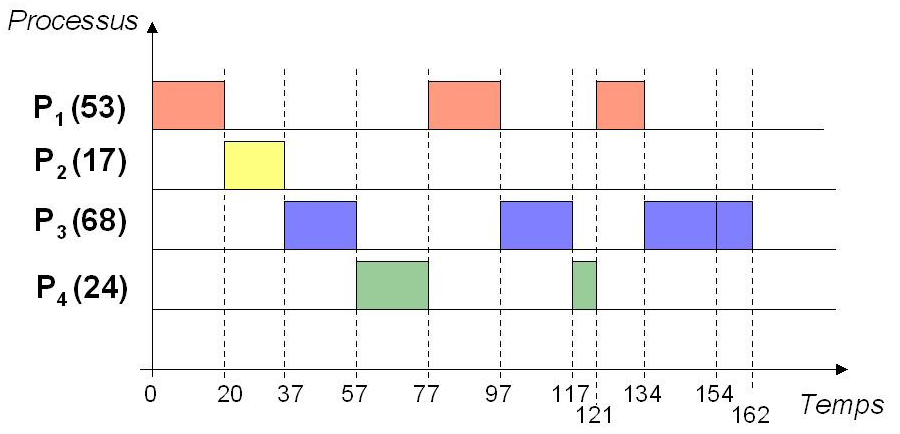

Ordonnancement temps-partagé (Round-Robin)

Principe : C'est la politique du tourniquet : allocation du processeur par tranche (= quantum q) de temps.

p> Exemple : quantum q=20 et n=4 processus

Diagramme de Gantt :

Dans ce cas, s'il y a unités de temps au plus

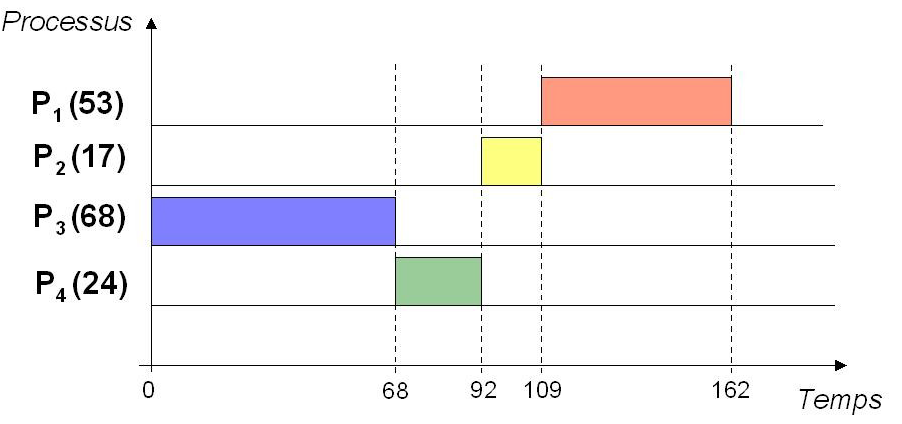

Ordonnancement à priorités statiques

Principe : Allocation du processeur selon des priorités statiques (= numéros affectés aux processus pour toute la vie de l'application)

Exemple : priorités où la priorité la plus forte est 0 (attention, dans certains systèmes c'est l'inverse : 0 est alors la priorité la plus faible)

Diagramme de Gantt :

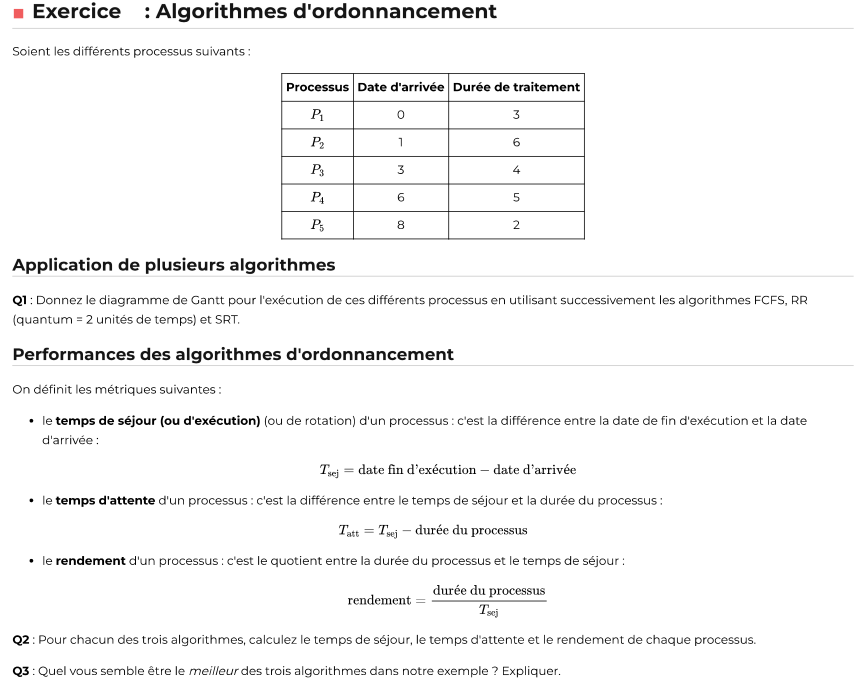

Bilan
